Produkte
Produktbereich - Türen

HUECK LAMBDA DS 075
hochwärmegedämmt, 75 mm Bautiefe

Produkt- und Verarbeitungsvorteile
  • Stabile Profilkonstruktion mit 75 mm Bautiefe
  • Glasstärken und Türfüllungen bis 54 mm einsetzbar
  • Innen und außen flächenbündig für nach innen und nach außen öffnende Türen
  • Einseitig oder beidseitig flügelüberdeckende Türfüllungen
  • Unterschiedlich gestaltbare Innen- und Außenansichten
  • – von der sanften Rundung bis zur konsequenten Geradlinigkeit
  • Optimierte „Lambdatherm“-Dämmzone mit Isolierstegen zu direkten Verschraubung der Beschlagsteile
  • Fertigungsoptimiert durch Gleichteileverwendung und gleiche Beschläge (Türbänder) für nach innen und nach außen öffnende Türen
  • Realisierbare Türgrößen (max. Breite / max. Höhe): 1.500 mm / 3.100 mm
  • Max. Türflügelgewicht von 250 kg
  • Kompatibel mit der Haustürserie HUECK Lambda DS 075 FD und der Fensterserie HUECK Lambda WS 075
Systemdaten
  • Wärmedurchgangskoeffizient: Uf ≥ 1,3 W/m2K
  • Schlagregendichtheit (EN 12208): Klasse 7A
  • Luftdurchlässigkeit (EN 12207): Klasse 4
  • Windlastwiderstandsfähigkeit (EN 12210): Klasse C2/B2
  • Einbruchhemmung (EN 1627): Klassen RC1N, RC2N, RC2 und RC3

HUECK LAMBDA DS 075 FD
Haustür, hochwärmegedämmt, 75 mm Bautiefe

Produkt- und Verarbeitungsvorteile
  • hochwärmegedämmte Haustürserie
  • nach innen öffnende Türvariante mit flächenbündigem oder aufschlagenden Türflügel mit zusätzlicher Dichtebene
  • Vielzahl an Ausführungsvarianten mit den nach außen aufgebauten schrägen (Classic Design) und abgerundeten Profilkonturen (Rounded Design)
  • hohe Gebrauchstauglichkeit im Alltag durch innovatives Tür-Schwellenkonzept mit integrierter Höhenverstellung

Systemdaten
  • Wärmedurchgangskoeffizient: Uf ≥ 1,3 W/m2K
  • Schlagregendichtheit (EN 12208): Klasse 7A
  • Luftdurchlässigkeit (EN 12207): Klasse 4
  • Windlastwiderstandsfähigkeit (EN 12210): Klasse C3/B3
  • Mechanische Beanspruchung (EN 13115): Klasse 4
  • Einbruchhemmung (EN 1627): Klassen RC 1 N, RC 2,
    RC 2 N

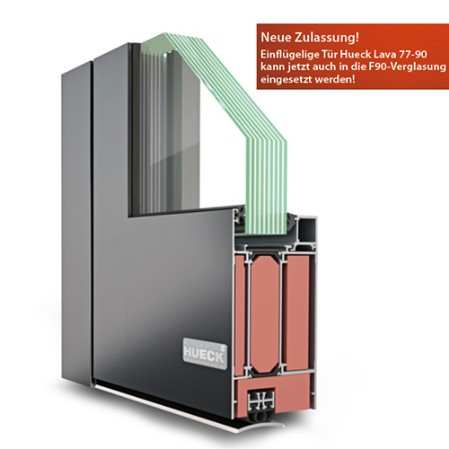

HUECK LAVA 77-90
Brandschutztüren wärmegedämmt, Feuerwiderstandsdauer 90 Minuten
Konstruktion
  • Wärmegedämmte Aluminium-Brandschutzkonstruktion nach DIN 4102-5 und DIN EN 1634-1 (T90-1 / -2 -FSA und T90-1 / -2 RS-FSA) für ein- und zweiflügelige Türen, einwärts oder auswärts öffnend mit allgemein bauaufsichtlicher Zulassung Z-6.20-2245
  • F90-Brandschutzverglasungen nach DIN 4102-13 und EN 1634-1 mit allgemein baufaufsichtlicher Zulassung Z-19.14-2205
  • Im Brandfall aufschäumende Dämmschichtstreifen im Tür- und Glasfalzbereich integriert
Größen/Abmessungen
  • 1-flügelig max. Durchgang B x H 1.358 x 2500 mm
  • 2-flügelig max. Durchgang B x H 2.650 x 2.500 mm
  • Elementhöhe Wände (Festverglasung) bis 3500 mm
  • Glasgrößen: bis max. 1400 x 2500 mm, bzw. 1375 x 2760 mm im Hochformat (bei BS - Isolierglas),max. 2500 x 1400 mm, bzw. 1375 x 2760 mm (bei BS - Isolierglas) im Querformat
  • Flügelgewicht bis 300 kg
Isolierzone
  • Werkseitiger schubweicher Verbund, zur nachträglichen Pulverbeschichtung und Eloxierung geeignet
  • Flügelprofil mit schubweichem Delta-T-Verbund zur Verringerung des Bi-Metall-Effekts
Ansichtsbreite
  • Schmale Ansichten der Blend- und Flügelrahmenkombination ab 148 mm
Profilbautiefe
  • Blend-/Flügelrahmen 77 mm
  • Verglasungsrahmen 110 mm
Dichtungen
  • EPDM-Anschlagdichtungen beidseitig in Blend- und Flügelrahmen
  • Verglasungsdichtung innen und außen mit schmalen Ansichten, umlaufend einziehbar
  • EPDM-Schwellendichtung, wahlweise als Anschlag und/oder Schleifausführung
  • Alle Dichtungen mit Gleitpolymerbeschichtung, geeignet für selbstreinigende Verlgasungen
Prüfergebnisse
  • Uf >3,6 W/m²K
  • Schlagregendichtheit bis Klasse 8A (EN 12208)
  • Luftdurchlässigkeit Klasse 2 (EN 12207)
  • Widerstandfähigkeit gegen Windlast bis Klasse C3 / B3 (EN 12210)
  • Schallschutz nach EN ISO 10140-2
    Rw,R <39 [dB]
