Produktbereich - Schiebesysteme

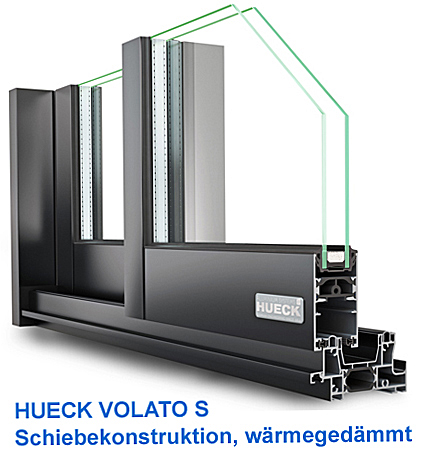

HUECK VOLATO S
Konstruktion
  • Vielfaltige Gestaltungsmöglichkeiten für Schiebefenster/-türen
  • Flügelgewicht max. 200 kg
  • Max. Flügelbreite 2000 mm, max Flügelhöhe 2300 mm
  • Glasstärken von 24 mm bis 30 mm
Ansichtsbreite
  • Blendrahmen: seitlich 28,5 mm, oben/unten 45 mm
  • Flügelrahmen: seitlich 51 mm, unten/oben 67 mm
  • Labyrinth: 40 mm
  • Flügelstoß: 134 mm
Profilbautiefe
  • Blendrahmen: 92 mm
  • Flügelrahmen: vertikal 42 mm, horizontal 39 mm
Isolierzone
  • Werkseitig eingebrachte, glasfaserverstärkte Polyamidstege
  • Als Werksverbund, nachträglich beschichtbar
Dichtungen
  • Kunststoff-Gleitdichtung
  • EPDM-Dichtung mit Mittelsteg im Labyrinthbereich
  • Verglasungsdichtung: U-formige Dichtprofile, wahlweise umlaufend einziehbar oder auf Gehrung gestoßen
Prüfergebnisse
  • Uw ≥ 1,8 W/m2K bei zweiflügliger Ausführung mit Isolierglas Ug = 1,1 W/m2K
  • Schlagregendichtheit Klasse 7A (EN 12208)
  • Luftdurchlässigkeit Klasse 4 (EN 12207)
  • Widerstand gegen Windlast Klasse C1
  • (EN 12210)

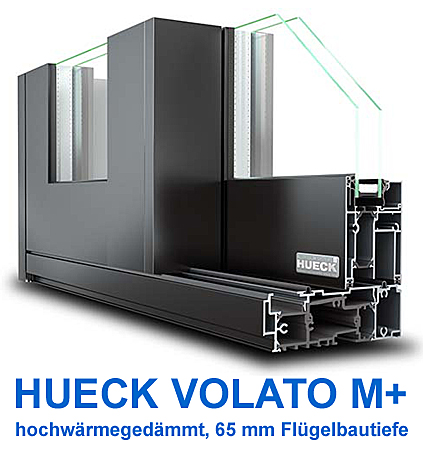

HUECK VOLATO M+
Mit großen Glasflächen und schlanken Ansichten eröffnet das Hebe-Schiebe-System HUECK Volato M+ große Gestaltungsfreiheit für Planer und Architekten.

Eine praxisorientierte Auswahl an verschiedenen Spur-Schemata – einschließlich einer „Monorail“-Version mit Festfeld – schafft Spielraum bei der Realisierung architektonischer Konzepte. Für besonderen Bedien-Komfort sorgt eine ganz neue Beschlaggeneration, die höhere Flügelgewichte ermöglicht. Mit einem Getriebedämpfer vermindert sie außerdem den Kraftaufwand beim Öffnen des Flügels und senkt den Flügel beim Schließen bequem ab. Noch größeren Komfort bringt der optionale elektrische Hebe-Schiebe-Antrieb, der das Öffnen und Schließen des Flügels noch leichtgängiger macht.

"Highlights"
  • Widerstandsfähigkeit gegen Wind C5 / B5 (EN 12210)
  • Schlagregendichtheit E1050 (EN 12208)
  • Schallschutz Rw 43 dB (EN ISO 717-1)
  • Wärmedurchgangskoeffizient Uf  ≥ 1,6 W/qmK (EN 10077-2)
  • Luftdurchlässigkeit 4 (EN 12207)
  • Mechanische Festigkeit 4 (EN 13115)
  • Einbruchhemmung RC 2, RC 2 N (EN 1627)
  • Elegante Gestaltungsmöglichkeiten - schmales Labyrinth mit nur 52 mm Ansicht
  • Flexible Verarbeitung - Eckverbinder stanz- und nagelbar (Flügelprofile)
  • Individuelle Verglasung - Füllungsdicken Rahmen bis 48 mm und Füllungsdicken Flügel bis 48 mm
  • Variantenvielfalt - Schema A, D, G, F und K sowie Monorail


HUECK VOLATO M

Konstruktion
  • Vielfältige Gestaltungsmöglichkeiten für Schiebe-/ Hebe-Schiebe-Fenster und -Türen
  • Verdeckte Entwässerung
  • Flügelgewicht max. 400 kg
  • Max. Flügelbreite 3000 mm, max. Flügelhöhe 3000 mm
  • Glasstärken von 22 mm bis 48 mm
Ansichtsbreite
  • Seitlich: ab 120,5 mm
  • Oben: ab 134,5 mm
  • Unten: ab 129 mm
  • Labyrinth: ab 103 mm
  • Flügelstoß Schema F: ab 170 mm
Profilbautiefe
  • Blendrahmen: 148 mm
  • Flügelrahmen: 65 mm
Dichtungen
  • Verglasungs-/Anschlagdichtung: innen und außen mit schmalen Ansichten, Dichtungen umlaufend einziehbar
  • Anschlagdichtungen: verdeckt eingebaut
  • alle Dichtungen mit Gleitpolymerbeschichtung, geeignet für selbstreinigende Verglasungen
Prüfergebnisse
  • Uf ≥ 1,6 W/m²K
  • Schlagregendichtheit Klasse 9A Schema A/C, Klasse 8A Schema D (EN 12208)
  • Luftdurchlässigkeit Klasse 4 Schema A/D
  • (EN 12207), Klasse 3 Schema C
  • Widerstand gegen Windlast C2 / B3
  • (EN 12210)
  • Einbruchhemmung WK2 (DIN 1627)

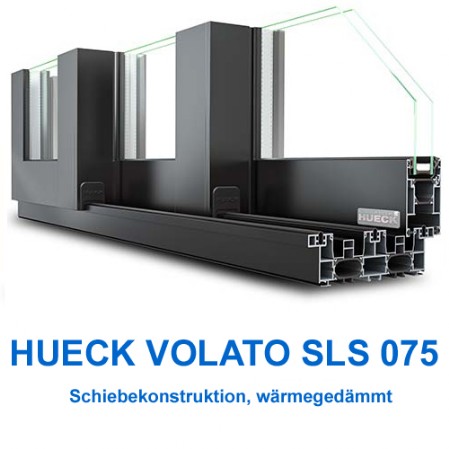

HUECK VOLATO SLS 075
Schiebekonstruktion, wärmegedämmt

Mit sehr filigranen Ansichten und großen Glasflächen eröffnet die Schiebeserie HUECK Volato SLS 075 vielfältige gestalterische Möglichkeiten für Architekten und Planer.

Durch Rahmenbautiefen ab 75 mm ist das komfortabel zu bedienende Aluminium-Schiebesystem kompatibel mit dem HUECK Lambda WS/DS 075 Fenster- und Türenbaukasten und lässt sich darüber hinaus harmonisch in die Fassadenkonstruktion HUECK Trigon integrieren. Die vielfältigen Ausführungsvarianten als ein-, zwei- oder drei-spurige Variante sowie als „Monorail“schaffen Gestaltungsfreiheit für die Entwicklung attraktiver architektonischer Konzepte.
Im Rahmen des serienübergreifenden Gleichteilekonzepts ist HUECK Volato SLS 075 nicht nur verarbeitungsoptimiert, sondern auch sehr einfach und rationell zu montieren.

Highlights
  • Widerstand gegen Windlast Klasse C5
  • (EN 12210)
  • Schlagregendichtheit Klasse 7A (EN 12208)
  • Luftdurchlässigkeit Klasse 4 (EN 12207)
  • Einbruchhemmung RC2 (EN 1627)
  • Filigrane Profilansichten - schmales Labyrinth mit nur 35 mm Ansicht
  • Flexibler Beschlag - Laufwagen auf unterschiedliche Flügelgewichte abgestimmt
  • Individuelle Verglasung - Füllungsdicke Rahmen 36 mm zbd Füllungsdicken Flügel 36 mm
  • Variantenvielfalt - Schema A, D, C, F, K, E und L sowie Monorail
